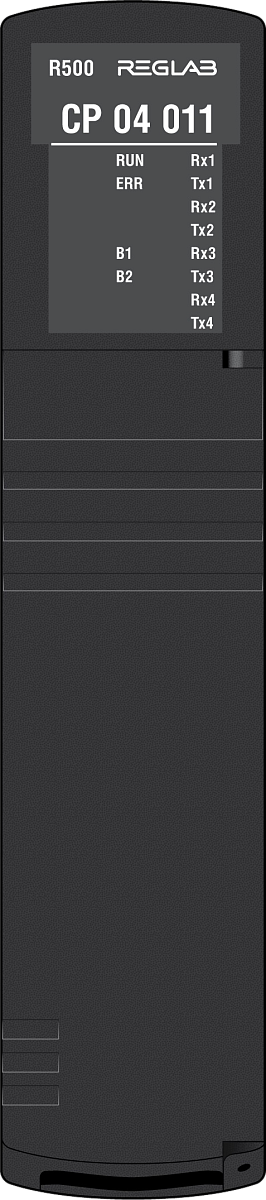

R500 CP 04 011-000-AAA Модуль коммуникационного процессора RS-485 (Modbus RTU, IEC 60870-5-101), 4 п

Модуль предназначен для организации четырех независимых каналов связи по интерфейсу RS-485, не содержит внутри себя драйверы протоколов. Он осуществляет физическое подключение внешних устройств. Драйверы протоколов передачи данных по этим каналам функционируют в модуле центрального процессора. В состав модуля входят:

• микропроцессор;
• четыре микросхемы RS-485;
• источник питания (DC/DC-преобразователь 24В/5В);
• панель индикации.

Индикация

Индикация состояния каналов модулей: свечение индикаторов RX и TX для каждого порта означает прием или передачу данных в канале.
