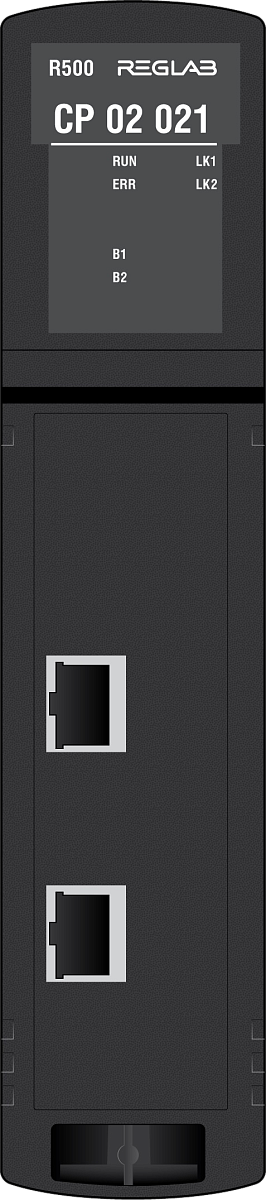

R500 CP 02 021-000-AAA Модуль коммуникационного процессора Ethernet 100BASE-T (Modbus TCP, IEC 60870

Модуль коммуникационного процессора CP 02 021 предназначен для организации двух независимых каналов связи по интерфейсу Ethernet 100BASE-T. Модуль не содержит внутри себя драйверы протоколов. Он осуществляет физическое подключение внешних устройств. Драйверы протоколов передачи данных по этим каналам функционируют в модуле центрального процессора. В состав модуля входят:

• микропроцессор;
• две микросхемы Ethernet PHY-интегральные микросхемы, предназначенные для реализации физического уровня интерфейса Ethernet 100BASE-T;
• источник питания (DC/DC-преобразователь 24В/5В);
• панель индикации

Индикация.

Индикация состояния каналов модулей: мигание индикаторов Lk определяет наличие обмена через соответствующие Ethernet-порты.
