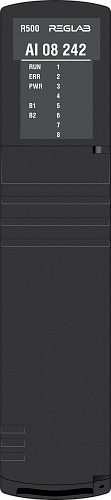

R500 AI 08 242-000-AAA Модуль аналогового ввода, 0/4…20 мА, -10/-5/0…+5/10 В, 8 каналов, частота дис

Модуль предназначен для ввода восьми аналоговых сигналов постоянного тока и/или напряжения постоянного тока с частотой дискретизации от 1 до 10 кГц. Диапазон измерения сигналов программно-аппаратно конфигурируемый и лежит в следующих пределах:

• от минус 5 до плюс 5 В
• от 0 до плюс 5 В;
• от минус 10 до плюс 10 В;
• от 0 до плюс 10 В;
• от 0 до 20 мА;
• от 4 до 20 мА.

Измерительные каналы модуля гальванически разделены между собой. Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания. В состав модуля входит:

• восемь блоков измерения входных сигналов, в состав каждого из которых входит ФНЧ (фильтр низких частот), АЦП и элементы гальванической изоляции;
• микропроцессор, включающий в себя цифровой фильтр КИХ;
• источник питания (DC/DC-преобразователь 24В/5В);
• панель индикации.
