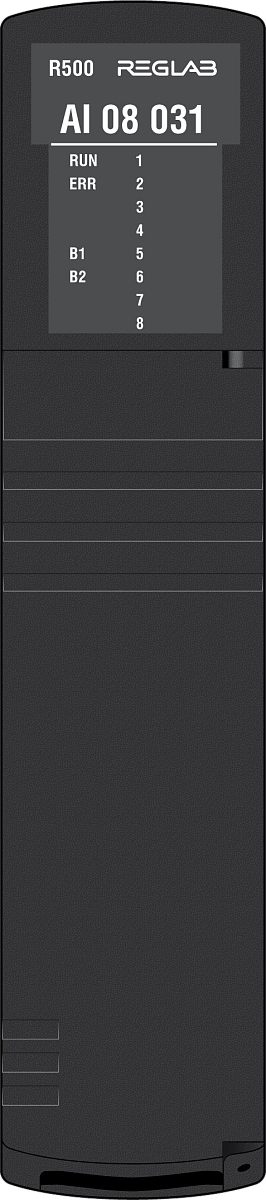

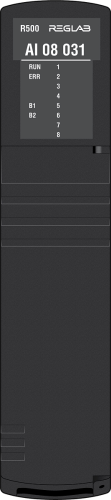

R500 AI 08 031-000-AAA Модуль аналогового ввода Regul R500 8хAI (RTD, TC), 0,1%, общая Г/И

Модуль предназначен для измерения сопротивления, сигналов с термопреобразователей сопротивления и термопар, сигналов напряжения постоянного тока в диапазонах от минус 400 до плюс 400 мВ.

Поддерживаются двух-/трех-/четырехпроводные схемы подключения термопреобразователей сопротивления или любых других датчиков с аналоговым выходом в виде сопротивления.

К модулю возможно подключить:

• до восьми термопреобразователей сопротивления / датчиков с выходом в виде сопротивления;
• до восьми термопар с измерением температуры холодного спая посредством внутреннего датчика температуры;
• до семи термопар с измерением температуры холодного спая посредством внешнего датчика температуры (термопреобразователя сопротивления), который возможно подключить на любой из каналов модуля;
• до восьми сигналов напряжения постоянного тока в диапазоне от минус 400 до плюс 400 мВ.

Компенсация температуры холодного спая термопары может быть задана одним из четырех способов:
