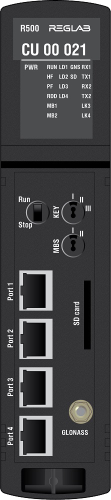

R500 CU 00 021(W)-000-AAA Модуль центрального процессора, 1 GHz, 512 Mb RAM, 1 Gb Flash, RS-232, RS-

В состав модулей входят:

• COM-модуль;
• элемент питания часов реального времени;
• коммуникационные порты RS-232, RS-485, Ethernet;
• слот для установки карт памяти формата SD;
• переключатель режима работы;
• светодиодная панель.

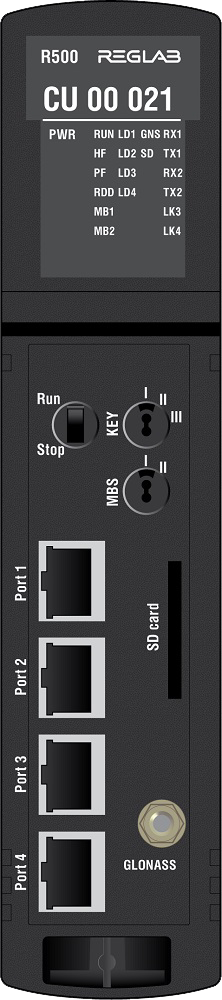

COM-модуль представляет собой одноплатный компьютер и устанавливается на плату центрального процессора. В качестве коммуникационных портов на переднюю панель выведены:

• RS-232 (Port 1 (COM 1), распиновка разъема RJ45 в таблице 16);
• RS-485 (Port 2 (COM 2), распиновка разъема RJ45 в таблице 17);
• Ethernet 10BASE-T/100BASE-TX/100BASE-FX (через RJ45 или SFP) (Port 3, Port 4);
• слот для установки карт памяти формата SD для копирования и последующего хранения на SD-карте log/backup-файлов.

В качестве органов управления на переднюю панель выведены переключатели режима работы RUN/STOP, KEY и MBS.
