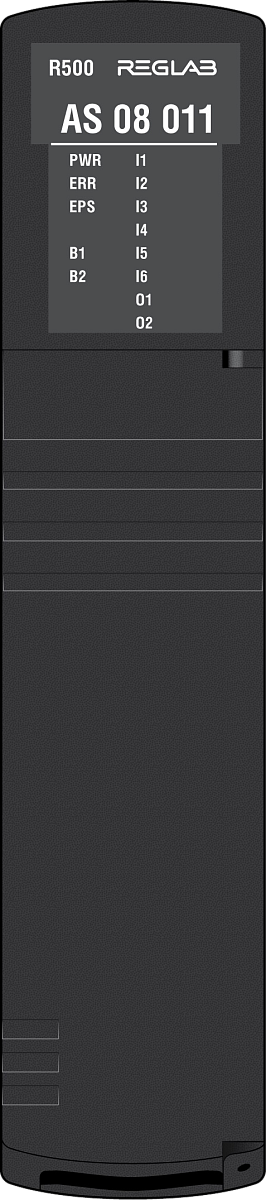

R500 AS 08 011-000-AAA Модуль аналоговый комбинированный, 6 AI 0/4…20 мА, -10/0…+10 В, 2 AO 0/4…20 м

Модуль предназначен для:

• ввода шести аналоговых сигналов постоянного тока и/или напряжения постоянного тока;
• вывода двух аналоговых сигналов постоянного тока и/или напряжения постоянного тока.

Диапазоны измерения и воспроизведения сигналов программно-аппаратно конфигурируемые и лежат в следующих пределах:

• от минус 10 до плюс 10 В;
• от 0 до плюс 10 В;
• от 0 до 20 мА;
• от 4 до 20 мА.

Все каналы модуля гальванически разделены между собой. Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания. В состав модуля входят:

1. каналы измерения аналогового сигнала, включающие:

• шесть блоков первичной обработки входных сигналов с гальванической изоляцией;
• модуль мультиплексора;
• единый АЦП на все каналы измерения;

2.каналы воспроизведения аналогового сигнала, включающие:

• два цифроаналоговых преобразователя (ЦАП) с гальванической развязкой от микропроцессора;
• цепи ввода внешнего питания для ЦАП с гальванической развязкой;

3. микропроцессор;

4. источник питания (DC/DC-преобразователь 24В/5В);

5. панель индикации.
