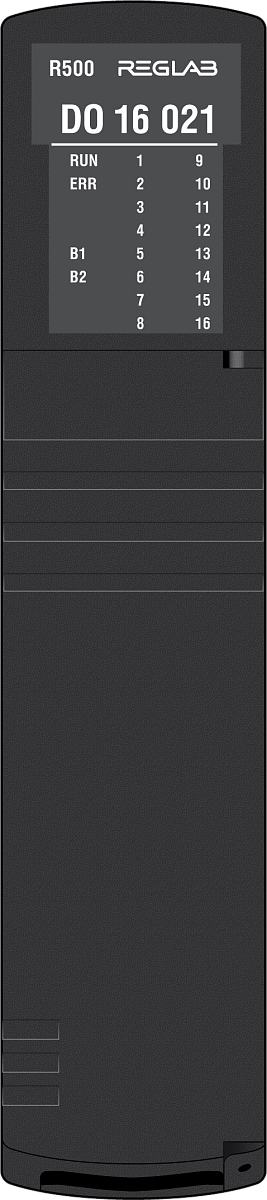

R500 DO 16 021-000-AAA Модуль DO, 220 VAC, 2 А / 220 VDC, 0,27 А, 16 каналов, поканальная гальваниче

Модуль предназначен для вывода шестнадцати дискретных сигналов, коммутирующих силовые цепи напряжением 220 В переменного или постоянного тока. В состав модуля входят:

• шестнадцати блоков выдачи выходных релейных сигналов типа сухой каждый из каналов гальванически изолирован от другого канала и от схемы обработки;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24В/5В);
• панель индикации.

Блок выдачи модуля выходного сигнала представляет собой силовое реле со схемой управления. Схемы защиты выхода от перегрузки по току и перенапряжения отсутствуют. Алгоритм работы модуля следующий: микропроцессор получает от прикладной программы маску состояния выходных сигналов и выдаёт соответствующие управляющие сигналы на катушки реле. Реле замыкают свои контакты, тем самым коммутируя внешние силовые цепи. Микропроцессор, получив сигнал о состоянии каналов, производит включение соответствующих светодиодных индикаторов. При потере модулем связи с центральным процессором управление каналами может происходить в несколько конфигурируемых этапов (максимально 3, с возможностью цикличного повторения этапов) с разными временными отрезками (максимально 65,535 секунд на отрезок) и разными стратегиями управления на каждом этапе.

ИНДИКАЦИЯ

Индикация состояния каналов модуля: свечение индикаторов состояния выходных цепей модуля отображает наличие сигнала в соответствующей выходной цепи модуля.
