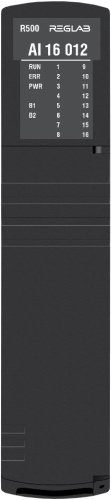

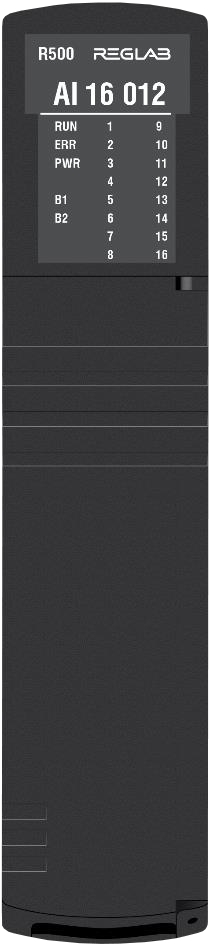

R500 AI 16 012-000-AAA Модуль аналогового ввода, 0/4…20 мА, 16 каналов, общая гальваническая изоляци

Модули предназначены для ввода восьми аналоговых сигналов постоянного тока и/или напряжения постоянного тока. Диапазон измерения сигналов программно-аппаратно конфигурируемый и лежит в следующих пределах:

• от 0 до плюс 5 В (только в AI 08 042),
• от минус 5 до плюс 5 В (только в AI 08 042);
• от минус 10 до плюс 10 В;
• от 0 до плюс 10 В;
• от 0 до 20 мА;
• от 4 до 20 мА.

Измерительные каналы модулей гальванически разделены между собой. Измерительные каналы являются пассивными, то есть электропитание аналоговых цепей при любой схеме подключения должно обеспечиваться внешним источником питания. В состав модулей входят:

• восемь блоков измерения входных сигналов, в состав каждого из которых входит АЦП и
• элементы гальванической изоляции;
• микропроцессор;
• источник питания (DC/DC-преобразователь 24 В/5 В);
• панель индикации.
